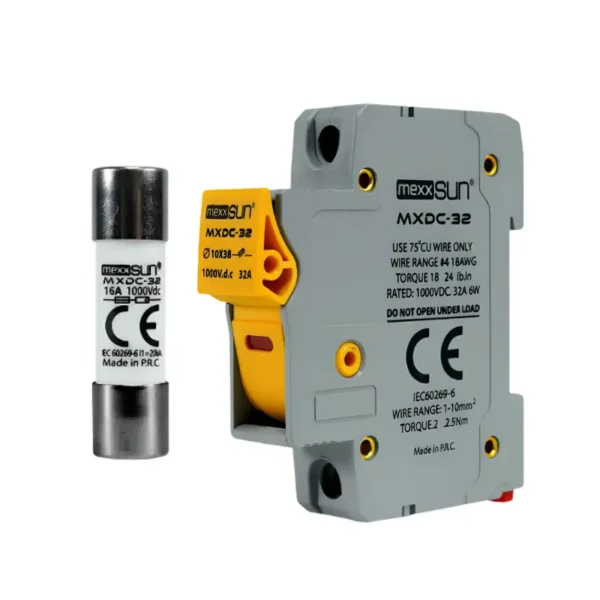

Mexxsun DC Sigorta 16 A 1000 V + Sigorta Yuvası

MexxSun DC Sigorta Yuvası + DC Sigorta (16A / 1000 V d.c)

MexxSun 16A 1000V DC Sigorta Seti, fotovoltaik (PV) sistemlerde DC hat güvenliğini sağlamak amacıyla geliştirilmiştir. 16A 1000 V d.c çalışma gerilimi ile güneş enerjisi sistemlerinde yüksek güvenlikli aşırı akım ve kısa devre koruması sunar. PV dizi (string) çıkışlarında, parafudr – DC sigorta – inverter hattında seri koruma elemanı olarak kullanılır.

Teknik Özellikler

• Çalışma Gerilimi: 1000 V d.c
• Nominal Akım: 16A (4–63A arası seçenekler mevcuttur)
• Sigorta Kartuşu: Standart 10×38 mm DC sigorta
• Kutup Sayısı: 1P (Tek Kutup) modüler gövde
• Montaj Tipi: DIN ray (Class 111) uyumlu
• Koruma Sınıfı: IP20
• Çalışma Sıcaklığı: -30°C ~ +70°C
• Bağlantı Kesiti: 2.5 – 10 mm²
• Sıkma Torku: 2.5 N·m
• Yapısal Dayanım: Titreşim ve darbelere dayanıklı gövde

Kutu İçeriği

• 1 adet Mexxsun DC Sigorta Yuvası (1P)
• 1 adet 10×38 mm 16A / 1000 V d.c Sigorta Kartuşu

Uygulama ve Montaj

MexxSun Dc Sigorta 16A 1000V, PV panel dizi çıkışı ile inverter DC girişi arasında, genellikle parafudr sonrasında seri koruma elemanı olarak kullanılır.

PV Panel (+/−) → Parafudr → DC Sigorta → İnverter

• Artı (+) ve eksi (–) hatlar için ayrı sigorta kullanılması tavsiye edilir.
• Montaj sırasında belirtilen 2.5 N·m tork değerine uyulmalıdır.
• Kurulum yetkili teknik personel tarafından yapılmalıdır.
• DIN ray uyumlu kompakt tasarım sayesinde pano içi montaj kolay ve pratiktir.

Kullanım Alanları

MexxSun Dc Sigorta özellikle şu sistemler ve projeler için idealdir:

• String çıkışlarında DC hat koruması gerektiren Konut ve Ticari Çatı GES projeleri.
• İnverter DC giriş hattında aşırı akım koruması ihtiyacı olan Endüstriyel GES kurulumları.
• Parafudr sonrası seri koruma elemanı arayan Elektrik Panosu uygulamaları.
• DC hat güvenliğini standart bileşenlerle sağlamak isteyen EPC ve Sistem Entegratörü firmalar.
